外贮压管网式气体灭火系统

产品介绍 Product introduction

　   外贮压式七氟丙烷灭火系统:外贮压式七氟丙烷灭火系统是将七氟丙烷灭火剂和动力气体分别贮存于不同的容器内，在喷放灭火剂时，把动力气体(N2)充入灭火剂贮存钢瓶，使灭火剂容器内的压力迅速升高，推动灭火剂高速通过管网系统释放到保护区内，实施喷放灭火。

　　由于灭火剂和氮气分别贮存于不同容器，不存在氮气溶解于灭火剂的现象，在输送过程中不会释放氮气，避免了气囊和双相流现象的发生，氮气推动液态七氟丙烷灭火剂在管路中能以单相流体流动，其灭火剂的流动性能得以优化，能够使用更细的管道输送更多的灭火剂。

　　平时灭火剂容器内的压力仅为灭火剂的饱和蒸汽压，容器的充装密度可大大提高；通过压力的调整和氮气量的配置，提高灭火剂喷嘴入口压力，可改善灭火剂的雾化效果，增强灭火剂的灭火效果。

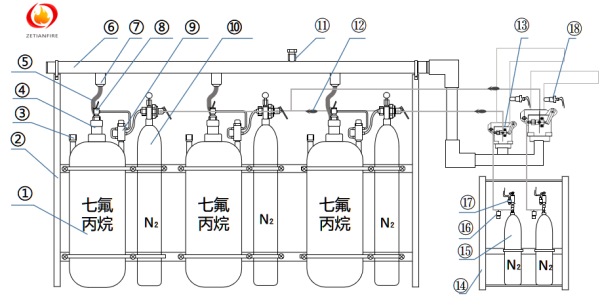

产品结构 Product structure

①药剂钢瓶  ②瓶组支架  ③液位测量仪  ④容器阀  ⑤高压软管

⑥集流管    ⑦液流单向阀  ⑧气启动器  ⑨减压稳压阀 ⑩增压瓶

⑪安全泄压阀 ⑫气体单向阀 ⑬选择阀  ⑭启动支架  ⑮启动瓶组

⑯低泄高封阀 ⑰电磁阀 ⑱压力反馈
